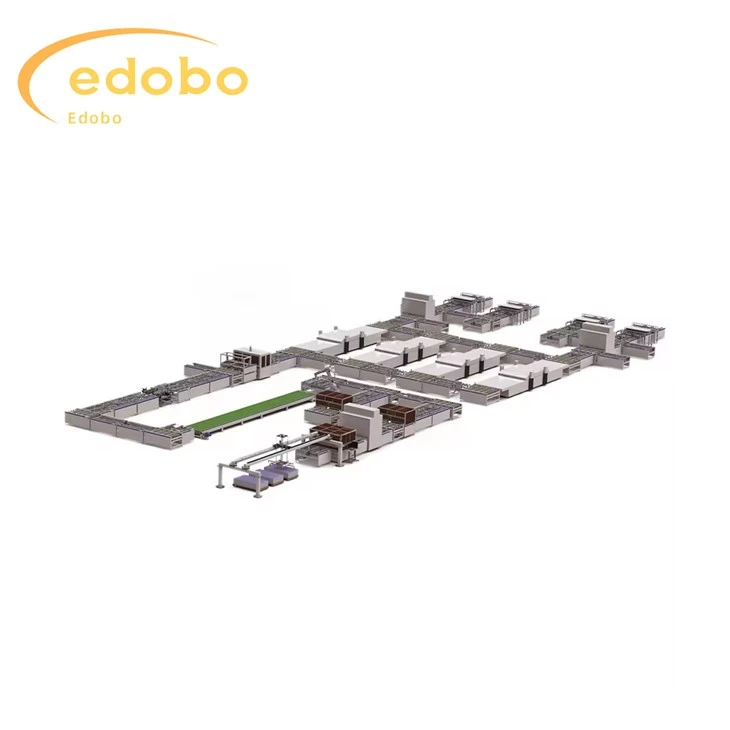

100MW-600मेगावाट सौर पीवी मॉड्यूल उत्पादन लाइन

ले अप (यांत्रिक प्रकार)

1. फीडिंग विधि शॉर्ट इन और लॉन्ग आउट है, और उपकरण का कार्य उन्हें संबंधित क्रम में व्यवस्थित करना है। बैटरी स्ट्रिंग का लंबा भाग घटक के लंबे भाग के समानांतर होता है। स्थानीय टाइपसेटिंग प्रणाली का उपयोग 96, 72 और 60 टुकड़ों के घटकों को व्यवस्थित करने के लिए किया जा सकता है, और इसमें यांत्रिक समायोजन कार्य होता है।

2. स्वचालित रूप से बैटरी स्ट्रिंग प्राप्त करें, बैटरी स्ट्रिंग को यांत्रिक स्थिति में उठाएं, और ग्लास को पहले से सीधा करें

3. उत्पादन लाइन से ग्लास और ईवीए प्राप्त करें। बैटरी स्ट्रिंग को यांत्रिक स्थिति से उठाएँ। बैटरी को सकारात्मक और नकारात्मक इलेक्ट्रोड के अनुसार ईवीए पर श्रृंखला में रखें। सभी क्रियाएं पूरी करने के बाद, घटक आउटपुट देता है।

4. बैटरी स्ट्रिंग को विज़ुअल पोजिशनिंग, फाइबर ऑप्टिक पोजिशनिंग और मैकेनिकल पोजिशनिंग के माध्यम से पोजिशन किया जाता है।

1. मशीन एक सिंक्रोनस बेल्ट को अपनाती है, जो एक सर्वो मोटर द्वारा संचालित होती है, और एक रैखिक गाइड रेल द्वारा निर्देशित होती है, जिसमें सटीक स्थिति, स्थिर संचालन और तेज गति के फायदे होते हैं।
2. सक्शन कप पॉलीयुरेथेन से बना है और सक्शन के बाद बैटरी स्ट्रिंग पर कोई निशान नहीं छोड़ेगा।
3. मशीन बिजली और गैस सुरक्षा से सुसज्जित है।
4. मशीन पूरी तरह से स्वचालित है और इसमें मैन्युअल हस्तक्षेप की आवश्यकता नहीं है।
5. बैटरी स्ट्रिंग की स्थिति सटीकता ± 0.3 मिलीमीटर है
6. छह बिजली के तार 1-10 मिलीमीटर के बीच दूरी पर हैं
7. एकाधिक बैटरी स्ट्रिंग के साथ संगत, आकार 156/182/210, 6-12 टुकड़े
8. मुख्य सौर सेल उंगली 2/3/4/5 उंगलियों के साथ संगत है

(1) उत्पादन लाइन क्षमता: 100 मेगावाट -600मेगावाट/वर्ष।
(2) उपकरण की बिजली की आवश्यकता 380V (तीन-चरण पांच तार प्रणाली) है, और बिजली की मांग प्रत्येक इकाई के उपकरण मापदंडों में पाई जा सकती है। पावर लाइन कॉन्फ़िगरेशन हमारी कंपनी द्वारा अलग से प्रदान किया जाएगा।
(3) उपकरण के लिए संपीड़ित हवा की आवश्यकता 0 है। 6-0.8एमपीए, सूखी, साफ, और स्वचालित उत्पादन लाइनों की आवश्यकताओं को पूरा करती है; धूल के कण 1um से कम या उसके बराबर, पानी का दबाव ओस बिंदु -40 डिग्री से कम या उसके बराबर, तेल (भाप सहित) 0.1mg/ से कम या उसके बराबर;
(4) कारखाने में हवा की सफाई 300000 स्तर (आईएसओ कक्षा 8) से कम नहीं होगी;
(5) ट्रांसमिशन उपकरण गति संदेश: ट्रांसमिशन चक्र का समय 22 सेकंड से कम है, जो 500 मेगावाट/वर्ष उत्पादन क्षमता की आवश्यकता को पूरा करता है। पूरी लाइन परिवर्तनीय आवृत्ति गति विनियमन को अपनाती है, जिसमें मुख्य गति विनियमन आवृत्ति 30HZ पर सेट होती है और गति विनियमन सीमा 0-50HZ होती है (प्रत्येक इकाई के उपकरण मापदंडों में विशिष्ट गति पाई जा सकती है);
(6) ट्रांसमिशन लाइन के बाहरी आयाम: यह उपकरण एक गैर-मानक उपकरण है, और अंतिम लेआउट आरेख एडोबो सोलर द्वारा प्रदान किया जाएगा;
(7) असेंबली लाइन की ऊंचाई और समायोजन सीमा: व्यक्तिगत उपकरण और ट्रांसमिशन इकाई के बीच एक निश्चित ऊंचाई का अंतर होता है। विस्तृत बाहरी आयामों के लिए, कृपया व्यक्तिगत उपकरण के तकनीकी मापदंडों को देखें; ट्रांसमिशन यूनिट की ऊंचाई आम तौर पर 950 मिमी ± 30 मिमी है;
(8) ट्रांसमिशन लाइन और उपकरण संचालन रेंज को लंबाई (1650मिमी-2600मिमी) * चौड़ाई (950मिमी-1500मिमी) के घटकों के बीच समायोजित किया जा सकता है, जिससे विभिन्न लेमिनेशन विधियों में घटकों के परिवहन को सक्षम किया जा सकता है।
(9) ट्रांसमिशन लाइन चिकनी है और ऑफसेट आकार 10 मिमी से कम है;
(10) जब उपकरण सामान्य रूप से काम कर रहा होता है, तो उपकरण और ट्रांसमिशन लाइनों के कारण होने वाली घटक विफलता दर 1/1000 से कम होती है;
(11) उपकरण संचालन के दौरान शोर का स्तर 72dbA से कम या उसके बराबर (संपीड़न पंपों को छोड़कर)

1. सेल सीसीडी विज़ुअल पोजिशनिंग को अपनाता है, जिसमें उच्च सटीकता और स्थिरता के फायदे हैं;
2. उपकरण स्वचालित रूप से प्राप्त कर सकते हैं, स्वचालित रूप से लेआउट और स्वचालित रूप से घटकों को निर्यात कर सकते हैं, और लेआउट सटीक स्थिति है;
3. सक्शन कप आयातित सिलिकॉन सामग्री से बना है, जो बैटरी की सतह पर कोई निशान नहीं छोड़ेगा;
4. तीन-अक्ष यांत्रिक गति मोड (180 डिग्री घूर्णन) को अपनाएं;
5. पार्श्व आंदोलन रैखिक मोटर मॉड्यूल को अपनाता है, जिसमें तेज गति, उच्च दोहराई गई स्थिति सटीकता और स्थिर प्रदर्शन के फायदे हैं, समग्र बीट समय की बचत होती है;
6. लंबे और छोटे किनारे परिवर्तन समायोजन त्वरित लॉकिंग तंत्र को अपनाता है, समायोजन जल्दी, सरल, सुविधाजनक और विश्वसनीय होता है;
