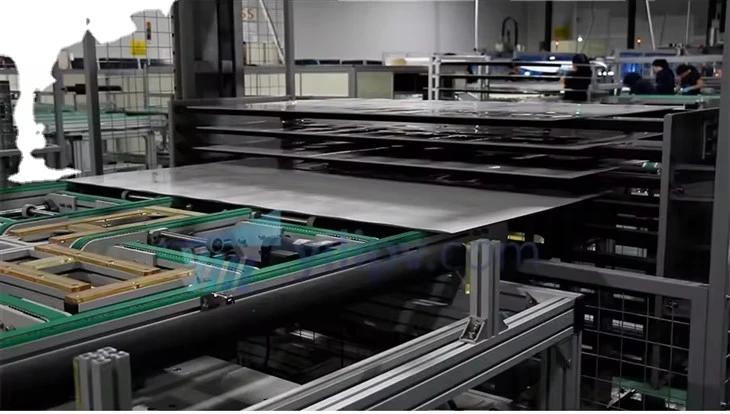

100MW सौर पैनल उत्पादन लाइन संरचना

जांच भेजें

विवरण

तकनीकी पैरामीटर

सौर पैनल उत्पादन लाइन 100MW सौर पैनल उत्पादन लाइन संरचना:

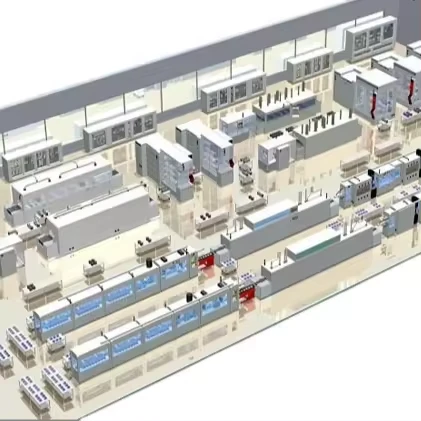

100MW solar panel production line composition:

100MW सौर पैनल उत्पादन लाइन संरचना:

उत्पादन लाइन विनिर्देश:
1. 100MW मॉड्यूल उत्पादन लाइन (1).
2. बीट: 45 सेकंड/ब्लॉक से कम या बराबर।
3. उत्पादित पैनल का प्रकार: पारंपरिक पूर्ण-सेल/अर्ध-सेल सौर पैनल।
4. सौर सेल आकार: 166-210मिमी.
5. सौर पैनल का आकार: लंबाई (1956~2300मिमी) x चौड़ाई (990~1200मिमी) x ऊंचाई (25~45मिमी)।
6. सौर रिबन प्रकार: फ्लैट वेल्डिंग रिबन;

उत्पादन लाइन अवलोकन:

लेमिनेशन से पहले: ग्लास लोडिंग क्षेत्र, ईवीए लोडिंग क्षेत्र, टाइपसेटिंग, बस सोल्डरिंग क्षेत्र, ईवीए और बैकप्लेन लोडिंग क्षेत्र, प्री-लेयर ईएल/VI निरीक्षण और मरम्मत क्षेत्र, स्टैक (उत्पादन लाइन घटक कैशिंग प्रक्रिया), कन्वेयर सिस्टम
लेमिनेशन के बाद: ट्रिमिंग और ग्लूइंग और फ्रेमिंग क्षेत्र, जंक्शन बॉक्स वेल्डिंग और ग्लूइंग क्षेत्र, क्योरिंग लाइन, सफाई और परीक्षण क्षेत्र, बिनिंग क्षेत्र, कन्वेयर सिस्टम

100MW solar panel production line composition:

मुख्य मशीनों का कार्य

नहीं।	उपकरण का नाम	विवरण
1	स्वचालित सेल स्ट्रिंगर	स्वचालित सेल स्ट्रिंगर 5, 6, 9, 10, 11, 12 बीबी के सौर सेल को स्वचालित रूप से श्रृंखला कनेक्शन में सौर सेल स्ट्रिंग में वेल्ड करने के लिए निर्धारित मापदंडों के अनुसार।
2	स्वचालित ईवीए काटने और बिछाने की मशीन	स्वचालित ईवीए काटने और बिछाने की मशीन ग्लास ट्रांसमिशन कन्वेयर, पोजिशनिंग तंत्र, स्वचालित काटने और से बना है छिद्रण और स्वचालित बिछाने तंत्र, आदि।
3	laminator	लेमिनेटर का उपयोग सौर पैनल को लेमिनेट करने के लिए किया जाता है।
4	फ़्रेमिंग मशीन	फ्रेमिंग मशीन का उपयोग पी.वी. मॉड्यूल को स्वचालित रूप से फ्रेम करने के लिए किया जाता है।
5	सौर पैनल उत्पादन लाइन की ट्रॉलियाँ	सौर पैनल उत्पादन लाइन की ट्रॉलियों का उपयोग उत्पादन के विभिन्न चरणों में ग्लास / मॉड्यूल / पैनल के परिवहन के लिए किया जाता है।
6	IV परीक्षक	IV परीक्षक का उपयोग मुख्य रूप से सौर सेल मॉड्यूल प्रदर्शन मापदंडों का परीक्षण और रिकॉर्ड करने के लिए किया जाता है।
