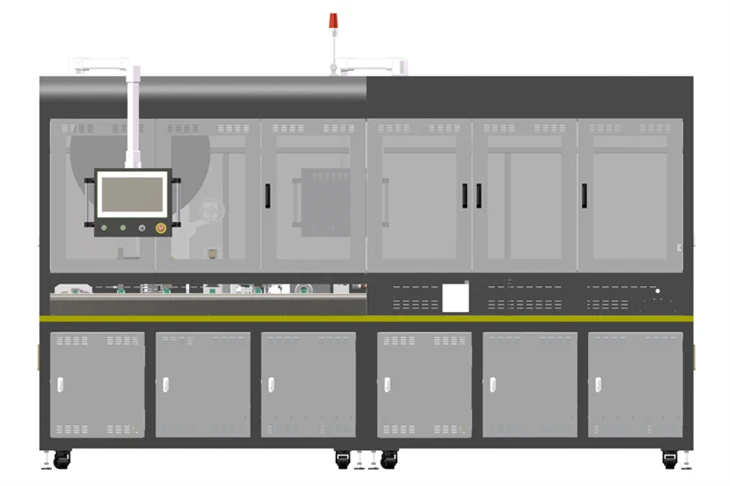

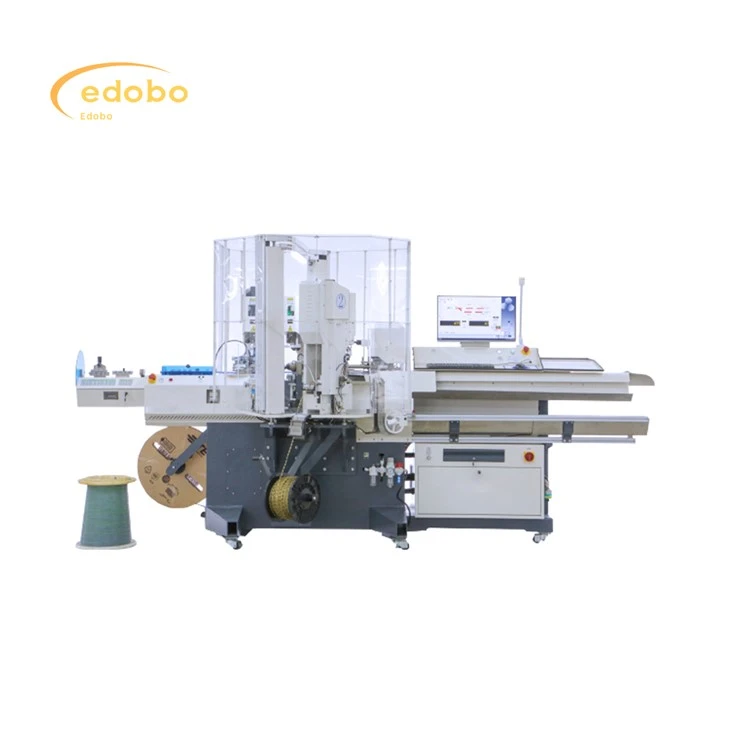

सौर पैनल MC4 कनेक्शन लाइन उत्पादन लाइन
विवरण
तकनीकी पैरामीटर
सकारात्मक और नकारात्मक कनेक्टर्स की विधानसभा
नकारात्मक ध्रुव (महिला कनेक्टर):
1. हाउसिंग हाउसिंग (महिला कनेक्टर):महिला कनेक्टर आवास के साथ शुरू करें।
2. ओ-रिंग आवास में डालें (महिला कनेक्टर):महिला आवास में ओ-रिंग डालें।
3. ग्रोमेट और कोलेट (महिला कनेक्टर) का असंबद्ध:महिला कनेक्टर के लिए ग्रोमेट और कोलेट को इकट्ठा करें।
4. हाउसिंग में ग्रोमेट असेंबली (महिला कनेक्टर):महिला आवास में इकट्ठे ग्रोमेट और कोलेट डालें।
5.CAP विधानसभा (महिला कनेक्टर):महिला कनेक्टर आवास के लिए टोपी संलग्न करें।
सकारात्मक ध्रुव (पुरुष कनेक्टर):
1. हाउसिंग हाउसिंग (पुरुष कनेक्टर):पुरुष कनेक्टर आवास के साथ शुरू करें।
2. ग्रोमेट और कोलेट (पुरुष कनेक्टर) का असंबद्ध:पुरुष कनेक्टर के लिए ग्रोमेट और कोलेट को इकट्ठा करें।
3. हाउसिंग में ग्रोमेट असेंबली (पुरुष कनेक्टर) में:इकट्ठे ग्रोमेट और कोलेट को पुरुष आवास में डालें।
4.CAP विधानसभा (पुरुष कनेक्टर):पुरुष कनेक्टर आवास के लिए टोपी संलग्न करें।

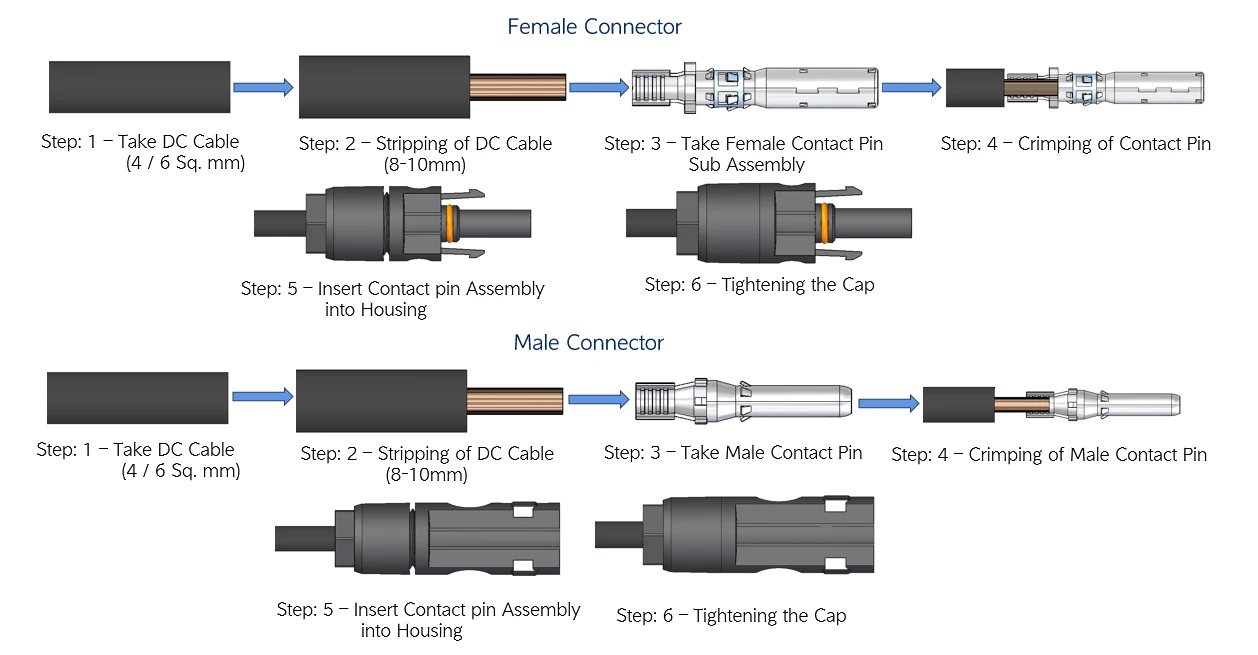

टर्मिनल क्राइमिंग चरणों में मुख्य रूप से निम्नलिखित चरण शामिल हैं:
2. डीसी केबल का पालन करें:एक डीसी केबल तैयार करें।
2. केबल को पूरा करें:डीसी केबल (तार) से इन्सुलेशन की लंबाई पट्टी करें।
3. संपर्क पिन का चयन करें:महिला या पुरुष संपर्क पिन विधानसभा ले लो
4. संपर्क पिन:संपर्क पिन में छीन ली गई तार रखें और तार को संपर्क पिन को सुरक्षित रूप से संलग्न करने के लिए एक crimping टूल का उपयोग करें।
5. आवास में इन्सर्ट:कनेक्टर आवास में crimped संपर्क पिन असेंबली डालें।
6. टोपी को पूरा करें:कनेक्टर को पूरा करने के लिए आवास पर टोपी को सुरक्षित करें।

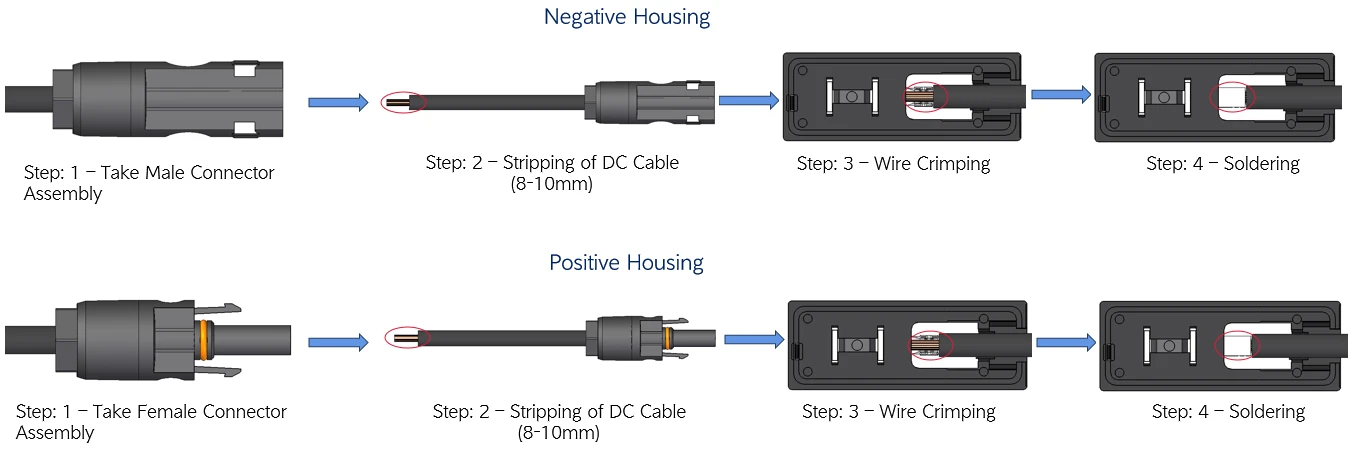

तार सीधे जंक्शन बॉक्स में crimped हो रहा है:
कनेक्टर असेंबली लें:पुरुष या महिला कनेक्टर विधानसभा लें।
केबल को पट्टी करें:स्ट्रिप 8-10 डीसी केबल से इन्सुलेशन का मिमी।
तार crimping:जंक्शन बॉक्स में सीधे छीनने वाले तार को समेटें। जंक्शन बॉक्स में आंतरिक टर्मिनल (अक्सर धातु टैब या कनेक्टर) होंगे जो तार को प्राप्त करने और सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किए गए होंगे।
सोल्डरिंग (फिक्स्ड):कनेक्शन को मिलाप करें। मिलाप अतिरिक्त ताकत जोड़ देगा और कनेक्शन में जंग को रोकने में मदद करेगा।
1। यह उत्पादन लाइन मुख्य रूप से निम्नलिखित प्रक्रियाओं के लिए उपयोग की जाती है: केबल लोडिंग, केबल व्यवस्था, केबल फीडिंग और स्ट्रेटनिंग, केबल कटिंग, केबल क्रिम्पिंग, विजुअल इंस्पेक्शन, कनेक्टर सम्मिलन, कनेक्टर स्क्रूइंग, आदि।
2। आवश्यक बिजली स्रोत बिजली और संपीड़ित हवा हैं। प्रत्येक वर्कस्टेशन और कन्वेयर यूनिट एक होने के करीब एक साथ काम करता है।
3। पूरी मशीन के निर्माण में उपयोग की जाने वाली मुख्य सामग्री वेल्डेड फ्रेम है, और सभी भागों को जंग से ग्रस्त है, जैसे कि वारंटी अवधि के दौरान या लंबे समय तक कोई जंग और एक अच्छी उपस्थिति सुनिश्चित करने के लिए पेंटिंग और इलेक्ट्रोप्लेटिंग जैसे सतह उपचार दिए जाते हैं।
4। उपकरण डिजाइन पूरी तरह से एर्गोनॉमिक्स और कारखाने के संचालन सुरक्षा पर विचार करता है। उपकरण स्वचालित रूप से उत्पादन आउटपुट की गणना कर सकते हैं।

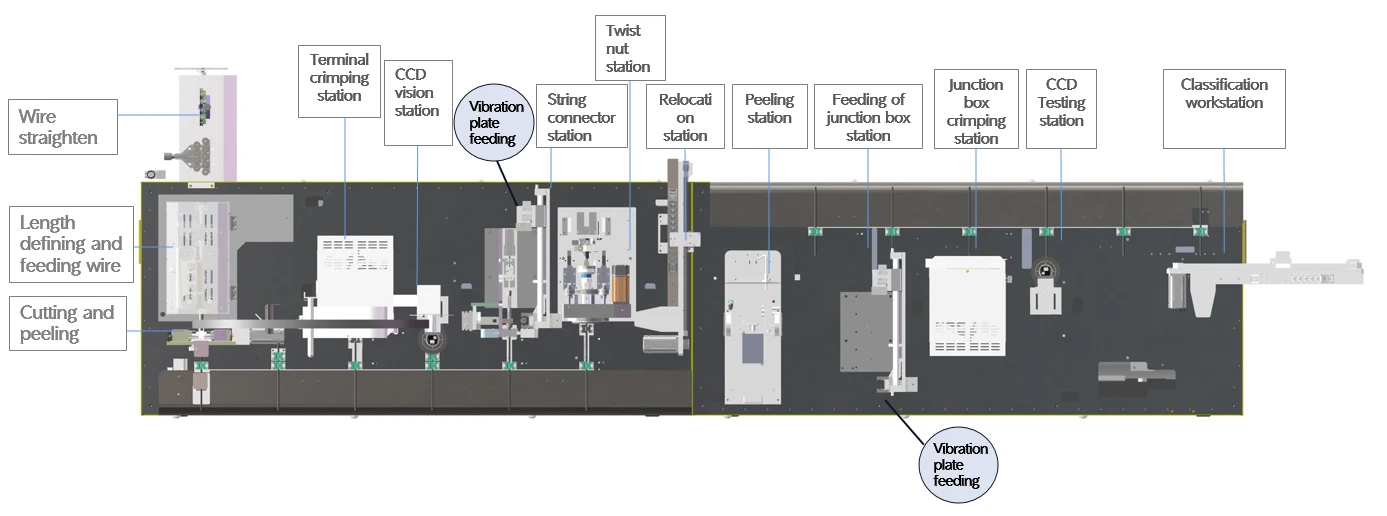

1। उत्पादन लाइन फोटोवोल्टिक केबलों के स्वचालित प्रसंस्करण के लिए उपयुक्त है। उत्पादन लाइन बाएं से दाएं बहती है और वायर स्ट्रिपिंग, टर्मिनल क्रिम्पिंग, सीसीडी डिटेक्शन, कनेक्टर थ्रेडिंग, नट ट्विस्टिंग, क्रिम्पिंग जंक्शन बॉक्स, सीसीडी डिटेक्शन को प्राप्त कर सकती है
2। लागू तार व्यास: 4 मिमी k
3। लाइन की लंबाई: 15 0 मिमी -600 मिमी, सहिष्णुता ± 0.002 * l +1 mm;
4। पील लंबाई सीमा: 1-9 मिमी;
5। उत्पादन ताल: 4 सेकंड से अधिक या बराबर;
6। मेजबान आकार: 1200 × 4000 × 2400 मिमी
7। मानव मशीन ऑपरेटिंग सिस्टम: टच योग्य स्क्रीन इंटरफ़ेस सरल और स्पष्ट है, मशीन के संचालन के त्वरित नियंत्रण के लिए अनुमति देता है। सभी मापदंडों को आसानी से सेट और संग्रहीत किया जा सकता है, और ऑपरेशन निर्देशों को छवियों के माध्यम से सहज और सरल तरीके से प्रदर्शित किया जाता है। यह एक 4- स्तर पासवर्ड संरक्षण फ़ंक्शन (ऑपरेटर, गुणवत्ता नियंत्रण, तकनीशियन और प्रबंधक में विभाजित अनुमतियों के साथ), एक गलती प्रकाश, और रखरखाव के लिए गलती कोड समन्वय के साथ आता है, आसान रखरखाव और लागत में कमी प्राप्त करता है;
8। अधिकांश वर्कस्टेशन उत्पाद स्थिरता सुनिश्चित करने के लिए एकीकरण के लिए परिपक्व उत्पादों का उपयोग करते हैं;
9। उत्पाद सटीकता सुनिश्चित करने के लिए सर्वो मोटर नियंत्रण प्रणाली को अपनाना;
10। कार्यक्रम 100 फ़ाइलों तक स्टोर कर सकता है और प्रोग्राम नंबर का चयन करके एक्सेस किया जा सकता है। डेटाबेस सर्वर उत्पादन डेटा एकत्र करता है और उत्पादन लाइन के लिए गुणवत्ता का आयोजन करता है, जिससे नेटवर्क के माध्यम से उत्पाद उत्पादन के दौरान डेटा को निकालने और प्रसंस्करण डेटा को ट्रेस करने के लिए ऊपरी सिस्टम (MES या ERP) के लिए सुविधाजनक बनाता है;
