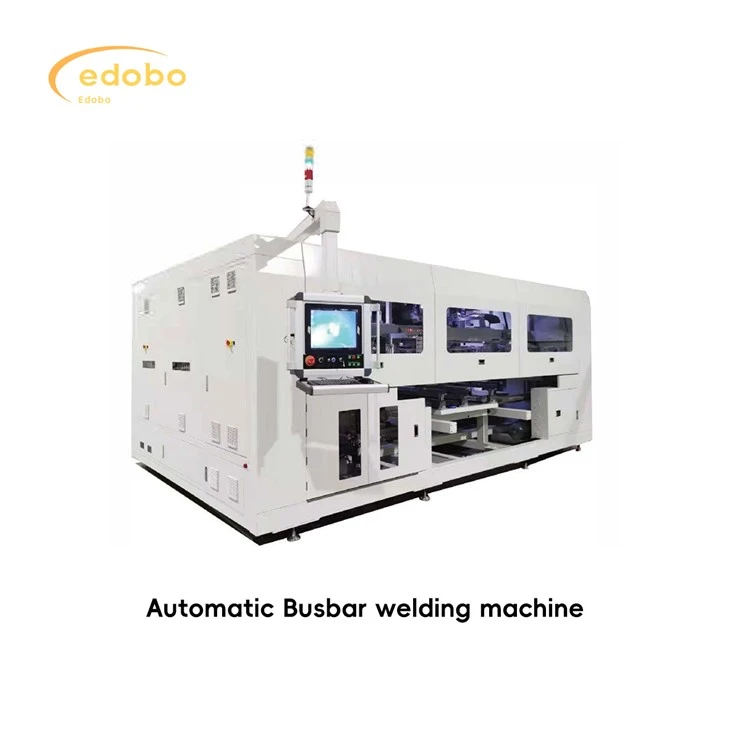

सौर सेल बसबार वेल्डिंग मशीन

उपकरण कार्य: सिर, पूंछ और मध्य बसबारों को खींचना, सही करना, काटना, मोड़ना और सटीक रूप से रखना, और मॉड्यूल पर स्ट्रिंग पर द्वितीयक अंशांकन करने के लिए उठाने वाले हाथ का उपयोग करना। स्ट्रिंग के सिर और पूंछ के तारों को एक ही बार में बसबारों के साथ जोड़ दिया जाता है और अगले वर्कस्टेशन पर भेज दिया जाता है। यह मशीन ब्लैक पेंट स्क्रैपिंग फ़ंक्शन, पोस्ट सोल्डरिंग डिटेक्शन फ़ंक्शन और बसबार पंचिंग फ़ंक्शन के साथ वैकल्पिक है।

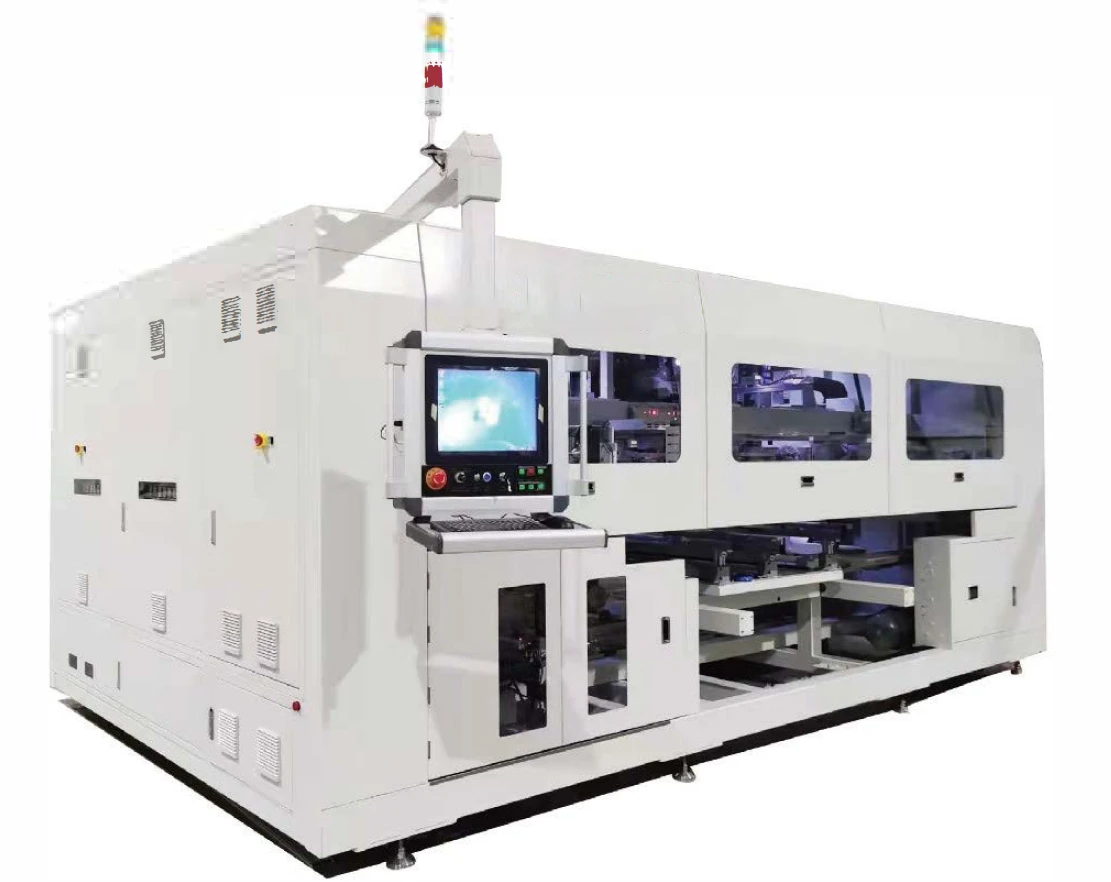

ऑटो बसिंग

असेंबली लाइन पंक्तिबद्ध सेल पैनल को ऑटो बसिंग मशीन के फ्रंट फ्लो स्टेशन में स्थानांतरित करती है, और प्रवेश के लिए आवेदन करने के लिए सेल पैनल के लिए एक सिग्नल जारी करती है। ऑटो बसिंग मशीन असेंबली लाइन को मॉड्यूल को ऑटो बसिंग मशीन की सोल्डरिंग स्थिति में प्रवाहित करने और प्रवेश की अनुमति देने वाला सिग्नल भेजने की अनुमति देने के लिए तैयार है; मोटर तब तक चलती है जब तक मॉड्यूल काम करने की स्थिति में नहीं आ जाता, और सिग्नल में प्रवेश करने की अनुमति रद्द नहीं हो जाती।

♦ चक्र समय: 17 सेकंड/पैनल (सिंगल बाईपास सोल्डरिंग) 21 सेकंड/पैनल (डबल बाईपास सोल्डरिंग खोलना)
♦ सक्रियण: 98% से अधिक या उसके बराबर;
♦ सेल विशिष्टता:166मिमी-230मिमी;
♦ पैनल विशिष्टता:
एक 156-180 सेल:
6 तार x 10 आधे टुकड़े x 2;
6स्ट्रिंग्स x 11 आधे टुकड़े x 2;
6 तार x 12 आधे टुकड़े x 2;
6स्टिंग्स x 13 आधे टुकड़े x 2
बी.182 सेल:
6 तार x 9 टुकड़े x 2 :
C.210सेल:
6 तार x 10 आधे टुकड़े x 2;
6 डोरियाँ x 15 एक तिहाई टुकड़े x 2
D.210सेल:
5 तार x 10 आधे टुकड़े x 2;
5 तार x 15 एक तिहाई टुकड़े x 2
♦ सेल स्पेस: -0.5-4मिमी;
♦ स्ट्रिंग स्पेस: 1-6मिमी; स्ट्रिंग स्पेस की बाईपास सोल्डरिंग 10 मिमी से अधिक या उसके बराबर
♦ ग्लास विशिष्टता: चौड़ाई (980-1500मिमी)* लंबाई(1720-2600मिमी);
♦ सेल स्ट्रिंग की सुधार सटीकता ± 0.25 मिमी से कम या उसके बराबर;
♦ उपकरण बिजली आपूर्ति: तीन-चरण 380V 50/60Hz:
♦ पावर: अधिकतम 35 किलोवाट; औसत 25 किलोवाट;
♦ वायु: सकारात्मक दबाव {0}}.6~0.8MPa, नकारात्मक दबाव लगभग - 70kPa;
♦ उपकरण का आकार: लंबाई * चौड़ाई * ऊंचाई: 6580 * 5604 * 2621 मिमी (दो असेंबली लाइनों सहित)
