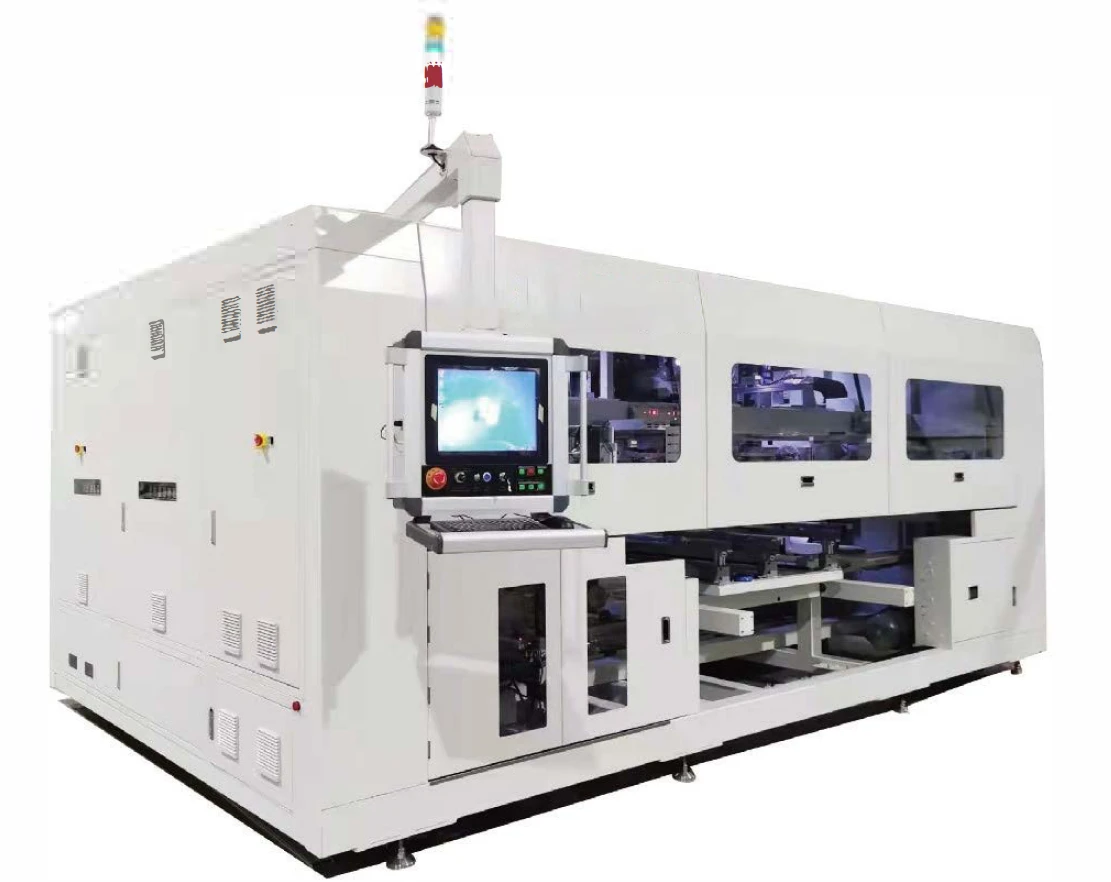

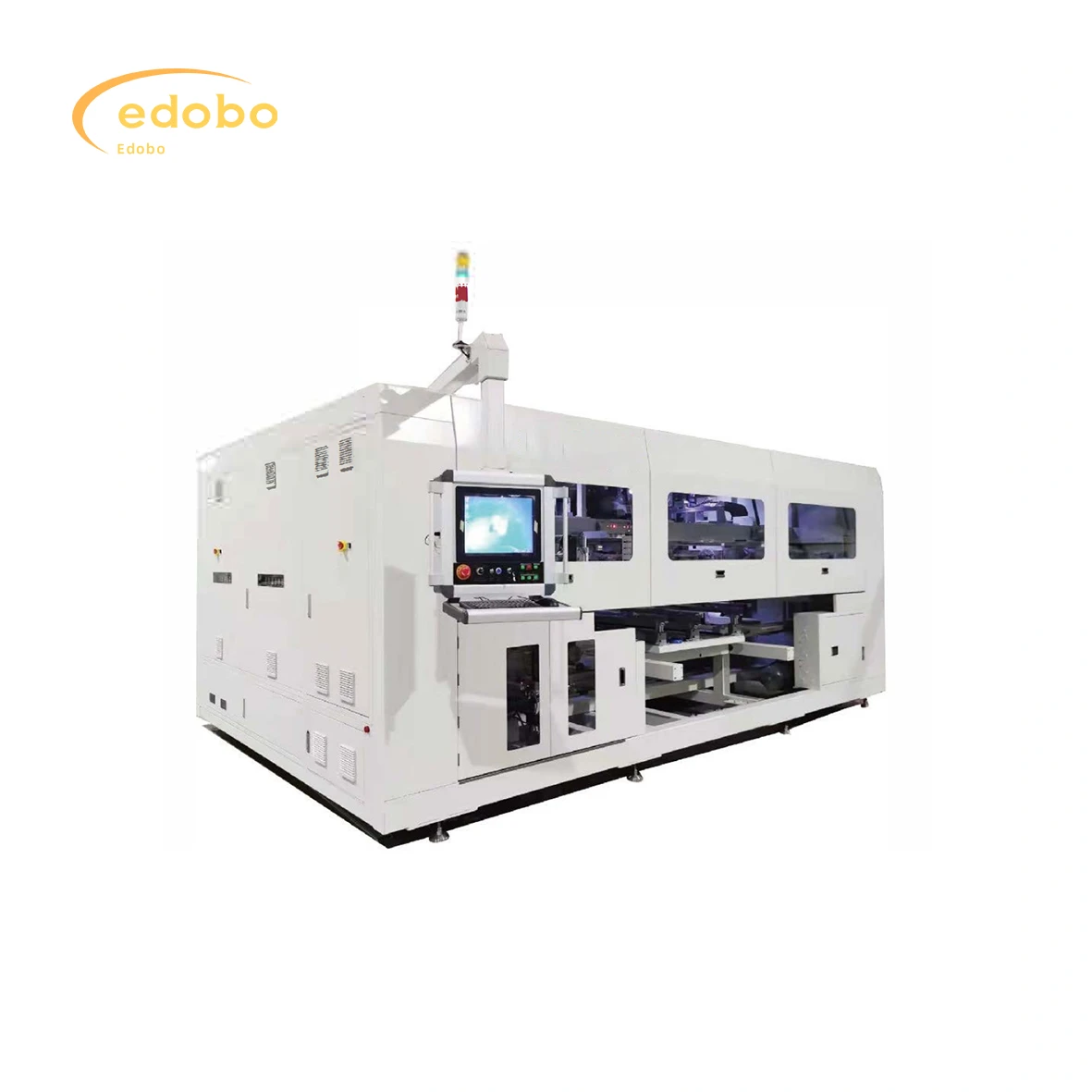

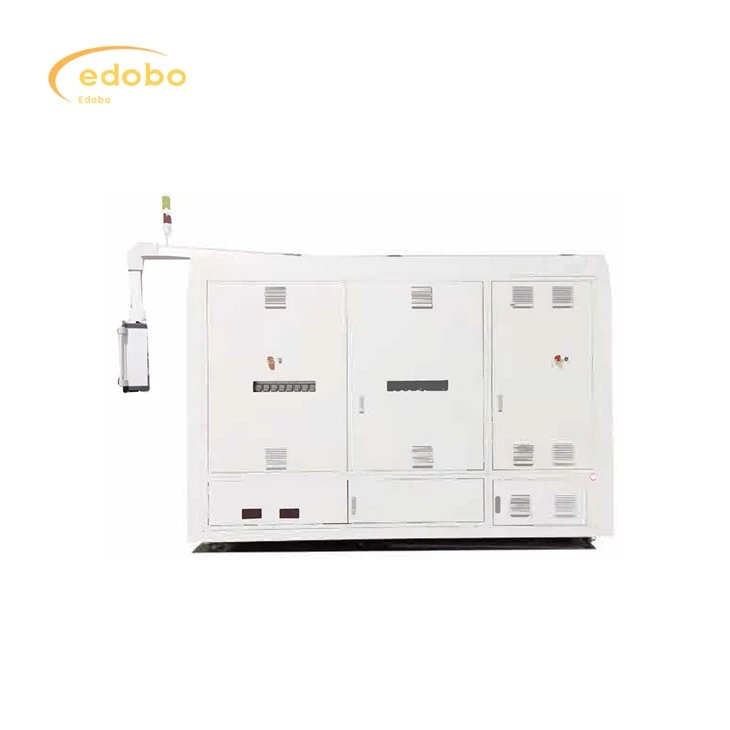

सौर पैनल उत्पादन लाइन ऑटो बसिंग

ऑटो बसिंग

सेल इंडक्शन सोल्डरिंग हेड का उपयोग आउटगोइंग लाइन टाइप असेंबली के हेड, मध्य और पूंछ पर बस रिबन को इंटरकनेक्ट और सोल्डर करने के लिए किया जाता है; इसमें कॉइल बस रिबन फीडिंग बेल्ट और यू-और एल-टाइप लीड को ऊपर की ओर मोड़ने का कार्य है। उच्च गति; बड़े आकार के मॉड्यूल के साथ संगत।

♦ चक्र समय: 17 सेकंड/पैनल (सिंगल बाईपास सोल्डरिंग) 21 सेकंड/पैनल (डबल बाईपास सोल्डरिंग खोलना)
♦ सक्रियण: 98% से अधिक या उसके बराबर;
♦ सेल विशिष्टता:166मिमी-230मिमी;
♦ पैनल विशिष्टता:
एक 156-180 सेल:
6 तार x 10 आधे टुकड़े x 2;
6स्ट्रिंग्स x 11 आधे टुकड़े x 2;
6 तार x 12 आधे टुकड़े x 2;
6स्टिंग्स x 13 आधे टुकड़े x 2
बी.182 सेल:
6 तार x 9 टुकड़े x 2 :
C.210सेल:
6 तार x 10 आधे टुकड़े x 2;
6 डोरियाँ x 15 एक तिहाई टुकड़े x 2
D.210सेल:
5 तार x 10 आधे टुकड़े x 2;
5 तार x 15 एक तिहाई टुकड़े x 2
♦ सेल स्पेस: -0.5-4मिमी;
♦ स्ट्रिंग स्पेस: 1-6मिमी; स्ट्रिंग स्पेस की बाईपास सोल्डरिंग 10 मिमी से अधिक या उसके बराबर
♦ ग्लास विशिष्टता: चौड़ाई (980-1500मिमी)* लंबाई(1720-2600मिमी);
♦ सेल स्ट्रिंग की सुधार सटीकता ± 0.25 मिमी से कम या उसके बराबर;
♦ उपकरण बिजली आपूर्ति: तीन-चरण 380V 50/60Hz:
♦ पावर: अधिकतम 35 किलोवाट; औसत 25 किलोवाट;
♦ वायु: सकारात्मक दबाव {0}}.6~0.8MPa, नकारात्मक दबाव लगभग - 70kPa;
♦ उपकरण का आकार: लंबाई * चौड़ाई * ऊंचाई: 6580 * 5604 * 2621 मिमी (दो असेंबली लाइनों सहित)

♦ साइकिल का समय 17 सेकंड, उच्च गति
♦ मजबूत संगतता: 6 स्ट्रिंग्स के मल्टी-शार्ड, 5 स्ट्रिंग्स सिंगल बायपास सोल्डरिंग और 6 स्ट्रिंग्स डबल बायपास सोल्डरिंग के साथ संगत।
♦ 10/12 सीरीज हॉलफ पीस सेल स्ट्रिंग की स्थिति को दो बार ठीक करता है, वैक्यूम सोखना, एक बार खाली सोल्डरिंग और उच्च वेल्डिंग सटीकता द्वारा सेल स्ट्रिंग को पकड़ता है।
♦ सुविधाजनक विनिर्देश रूपांतरण।
♦ बस रिबन के अंत में मुक्का मार सकते हैं
♦ सिंगल साइड फीडिंग, संचालित करने में आसान
♦ डबल बाईपास सोल्डरिंग एकीकरण ग्राहक की 6 स्ट्रिंग्स की मांग को पूरा कर सकता है, बाईपास बस रिबन की डबल बाईपास सोल्डरिंग, वास्तविक उपयोग की मांग के अनुसार बंद या खोली जा सकती है।
♦ सबसे छोटा फर्श क्षेत्र, सबसे कम CoO.
