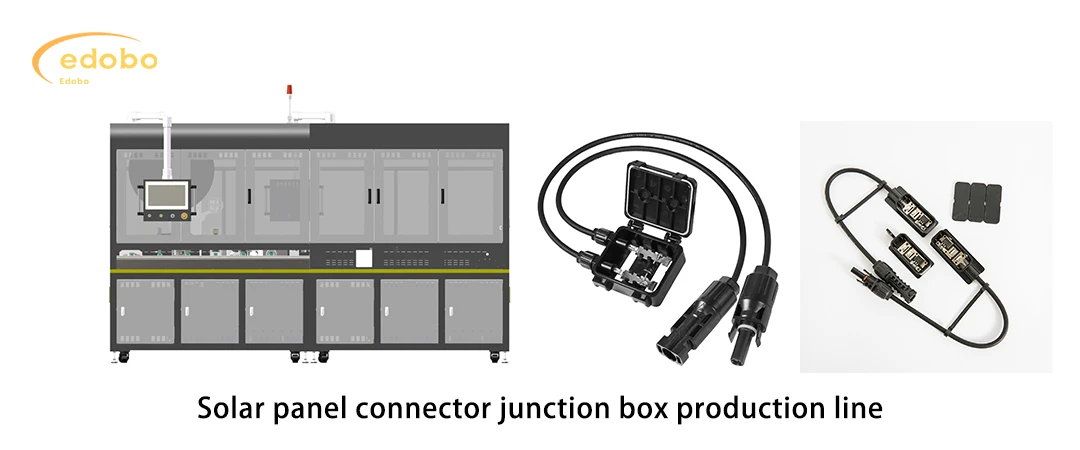

सौर पैनल कनेक्टर उत्पादन उपस्कर

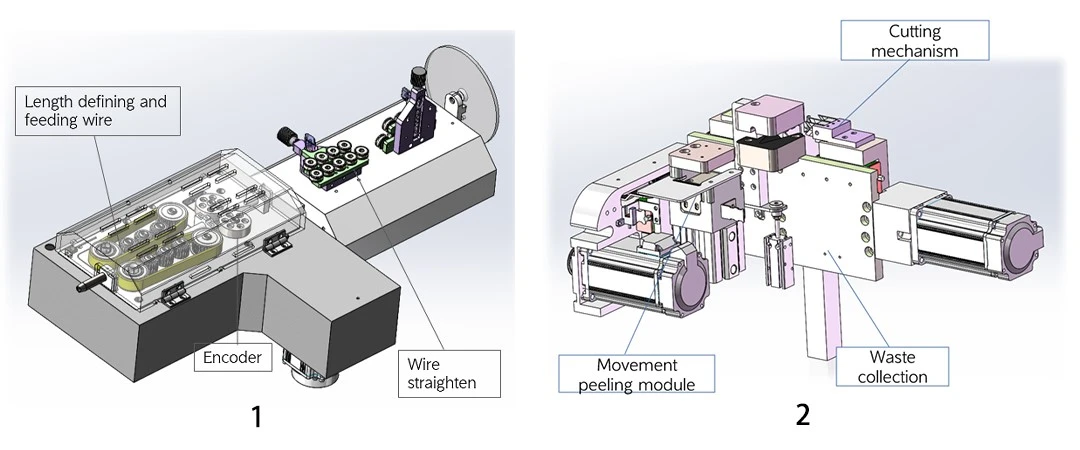

1. फिक्स्ड लंबाई तार फीडर:इष्टतम प्रसंस्करण के लिए सटीक और सुसंगत तार की लंबाई सुनिश्चित करता है।

कटिंग लाइन की लंबाई की स्थिरता सुनिश्चित करने के लिए एक पूरी तरह से सर्वो प्रणाली और बंद-लूप प्रसंस्करण को अपनाना;

2. कटिंग और छीलने वाली मशीन:इन्सुलेशन के काटने और स्ट्रिपिंग को स्वचालित करता है, तारों को क्रिमिंग के लिए तैयार करता है।

छीलने पर, तांबे के तार को खरोंच या काटें नहीं; छीलना और त्वचा

कट थ्रेड त्वचा को इकट्ठा करने और संसाधित करने के लिए एक अपशिष्ट संग्रह प्रणाली से लैस।

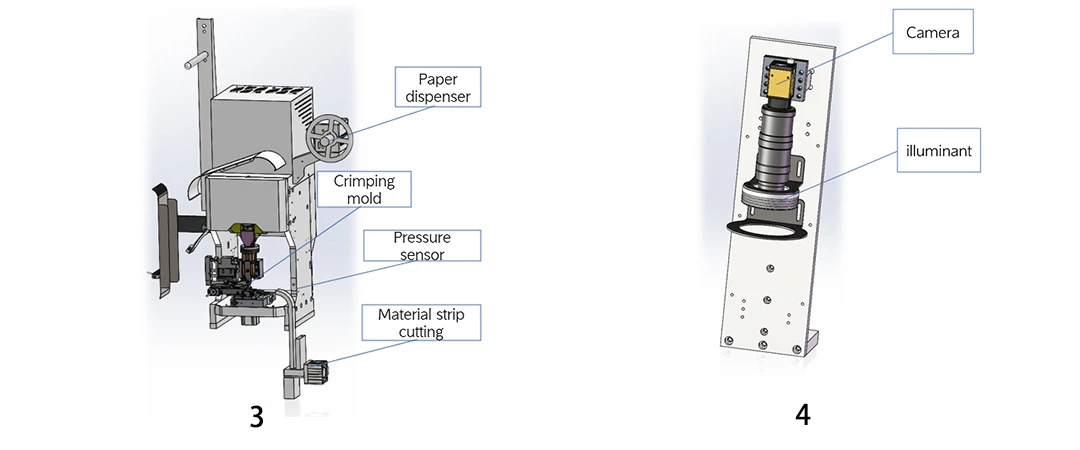

3. क्रिमिंग मशीन:स्टेशन मुख्य रूप से टर्मिनलों और तारों के समेटने को पूरा करता है। शक्ति {0 की एक सटीकता के साथ एक सर्वो प्रणाली को अपनाती है। 02 मिमी;

वर्कस्टेशन Crimping की गुणवत्ता का पता लगाने के लिए OES प्रेशर मॉनिटरिंग से लैस है;

4.Crimp आकार का पता लगाने वाला स्टेशन (वैकल्पिक):लगातार प्रदर्शन सुनिश्चित करते हुए, crimp आयामों को सत्यापित करके गुणवत्ता नियंत्रण प्रदान करता है।

मॉड्यूल मुख्य रूप से उजागर तांबे के तारों, तांबे के तार crimping पदों, आदि की उपस्थिति का निरीक्षण करने के लिए एक दृश्य प्रणाली को अपनाता है;

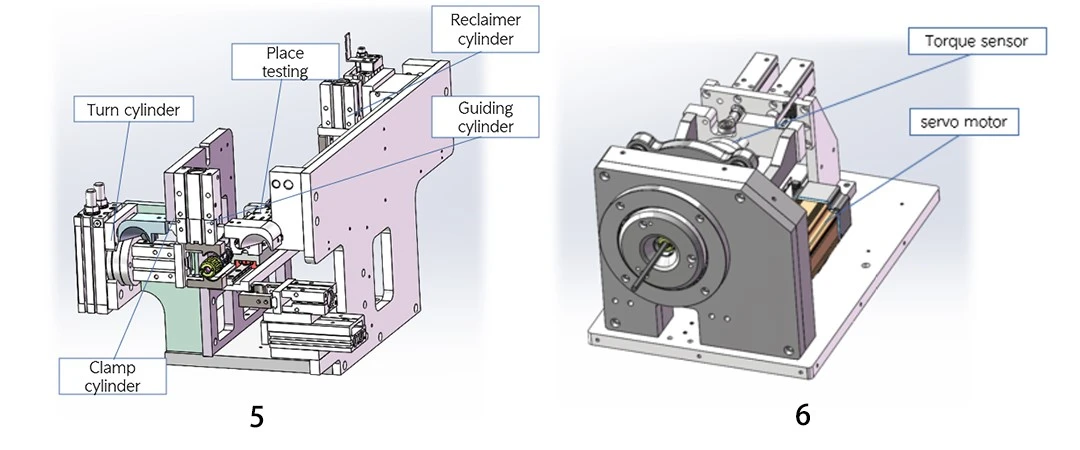

5.Connector थ्रेडिंग मशीन:कनेक्टर हाउसिंग में तारों को डालने की प्रक्रिया को स्वचालित करता है।

स्टेशन मुख्य रूप से कनेक्टर्स में crimped टर्मिनलों के साथ केबल डालने के कार्य को पूरा करता है;
स्टेशन को यह पता लगाने के लिए कि क्या टर्मिनलों को ठीक से डाला गया है, के साथ सुसज्जित किया गया है;

6. नट ट्विस्टिंग मशीन:असेंबली को पूरा करते हुए, कनेक्टर्स पर सुरक्षित रूप से नट को तेज कर देता है।

स्टेशन यह पता लगाने के लिए एक स्थिति सेंसर से लैस है कि क्या कनेक्टर को जगह में डाला गया है;
एक टोक़ सेंसर से लैस है जो वास्तविक समय में टोक़ के परिमाण का पता लगा सकता है

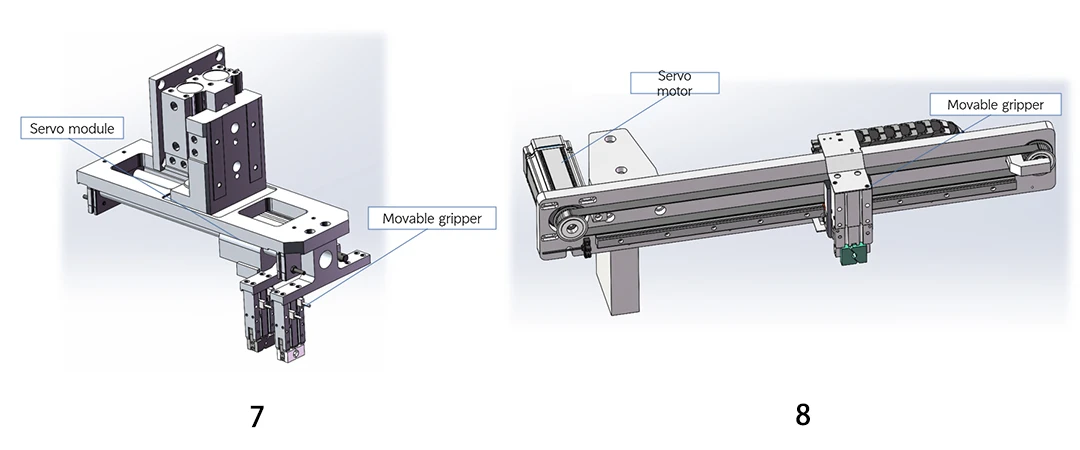

7.Relocation स्टेशन:स्टेशन मुख्य रूप से दूसरे छोर के प्रसंस्करण को सुविधाजनक बनाने के लिए तारों के हस्तांतरण को पूरा करता है।

8. ऑफ़लाइन वर्गीकरण मशीन:स्वचालित रूप से तैयार किए गए उत्पादों को क्रमबद्ध करता है, दोषपूर्ण (एनजी) इकाइयों से अच्छे (ओके) को अलग करता है।

वर्कस्टेशन मुख्य रूप से उत्पादों की ऑफ़लाइन को पूरा करता है;
सर्वो मोटर्स का उपयोग अच्छे उत्पादों से दोषपूर्ण उत्पादों को अलग कर सकता है;
