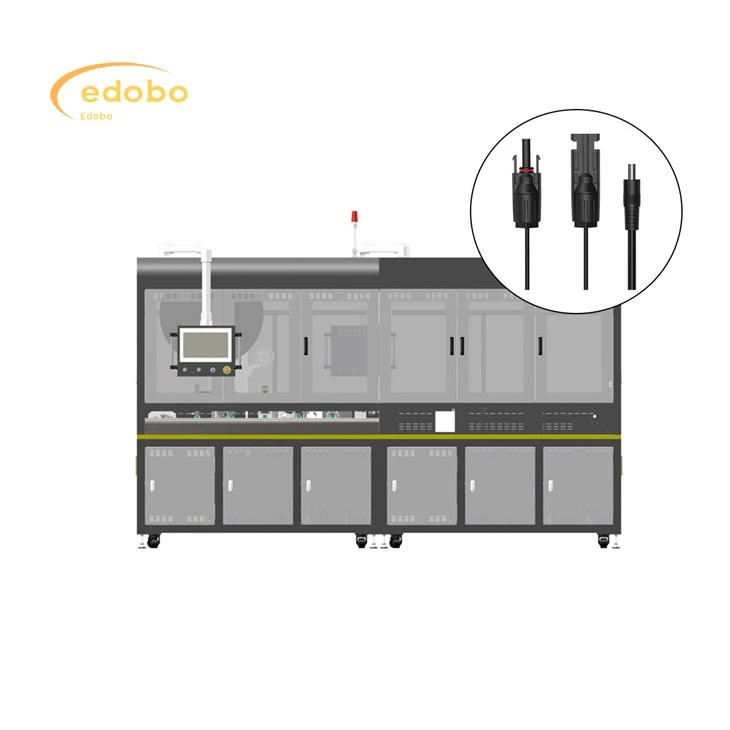

सोलर पैनल जंक्शन बॉक्स क्रिमिंग मशीन
विवरण
तकनीकी पैरामीटर
1. टेक डायोड:

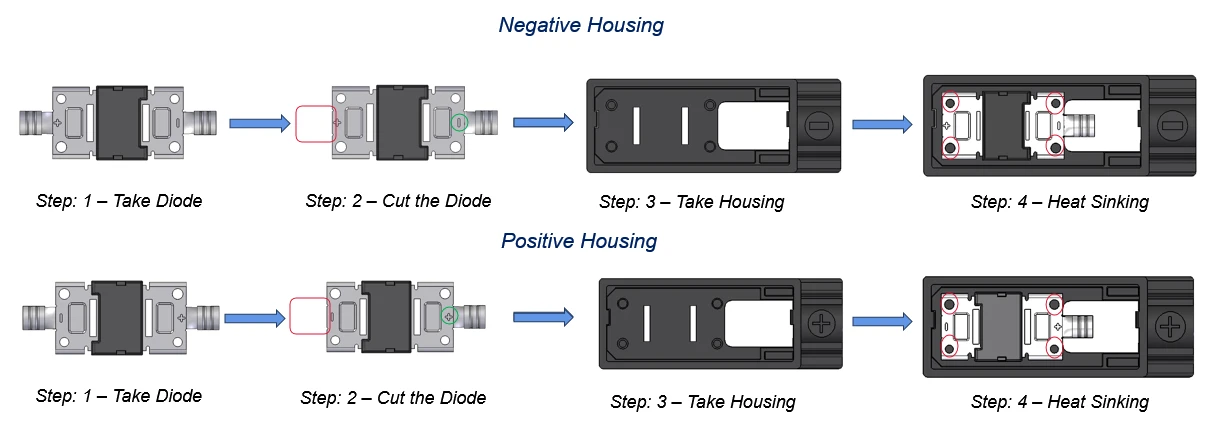

एक ऑपरेटर (या अर्ध-स्वचालित सेटअप में एक पिक-एंड-प्लेस मशीन) एक डायोड को पुनः प्राप्त करता है।
2. डायोड को बंद करें:
डायोड की लीड (डायोड बॉडी से फैली धातु के तारों) को सही लंबाई तक छंटनी की जाती है। छवि लाल रूपरेखा दिखाती है, संभवतः जहां कटौती होती है। उचित फिट और विद्युत संपर्क सुनिश्चित करने के लिए सटीक कटिंग महत्वपूर्ण है।
3. हाउसिंग:
उपयुक्त आवास (या तो "नकारात्मक आवास" या "सकारात्मक आवास") को पुनः प्राप्त किया जाता है।
4.HEAT डूबना:
छंटनी की गई डायोड को आवास में डाला जाता है। लाल घेरे की संभावना संपर्क बिंदुओं को इंगित करती है जहां डायोड हाउसिंग के भीतर धातु भागों के साथ विद्युत संपर्क बनाता है। यह कदम भी गर्मी डूबता है - डायोड से दूर गर्मी को स्थानांतरित करना।
ध्रुवीयता: प्रक्रिया को "नकारात्मक आवास" और "सकारात्मक आवास" चरणों में स्पष्ट रूप से अलग किया गया है, यह दर्शाता है कि डायोड की ध्रुवीयता (सकारात्मक और नकारात्मक टर्मिनल) महत्वपूर्ण है। यह सुनिश्चित करने के लिए हाउसिंग को अलग -अलग तरीके से डिज़ाइन किया गया है कि डायोड सही ढंग से डाला गया है।
विद्युत संपर्क: "हीट डूबने" कदम का अर्थ है कि डायोड हाउसिंग के भीतर प्रवाहकीय तत्वों के साथ दृढ़ विद्युत संपर्क बनाता है। यह जंक्शन बॉक्स के लिए सही तरीके से कार्य करने के लिए आवश्यक है।
गुणवत्ता नियंत्रण:
कटिंग से पहले और बाद में डायोड का दृश्य निरीक्षण।
डायोड की ध्रुवीयता की जाँच करना।
आवास के भीतर डायोड के उचित सम्मिलन और बैठने की सुविधा सुनिश्चित करना।
संभावित रूप से, कनेक्शन को सत्यापित करने के लिए विद्युत परीक्षण।
आगे विधानसभा: यह समग्र जंक्शन बॉक्स असेंबली का सिर्फ एक हिस्सा है। इस डायोड एकीकरण के बाद, आगे के कदम होंगे, जैसे:
आंतरिक वायरिंग को जोड़ना।
जंक्शन बॉक्स को सौर पैनल में संलग्न करना।
पर्यावरण से बचाने के लिए जंक्शन बॉक्स को पॉट करना या सील करना।
केबल ग्रंथियों या कनेक्टर को जोड़ना।

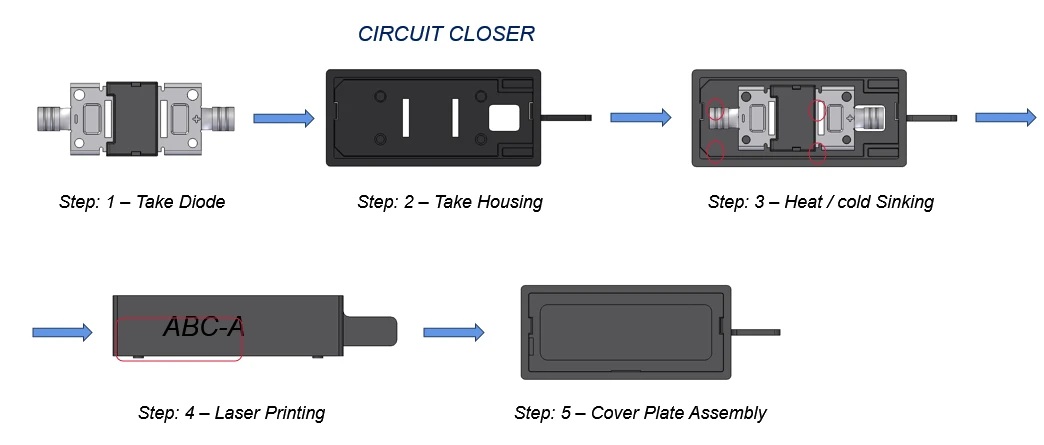

चरण 1: डायोड लें:
एक डायोड को पुनर्प्राप्त किया जाता है (या तो मैन्युअल रूप से या एक स्वचालित प्रणाली द्वारा)।
चरण 2: आवास लें:
उपयुक्त आवास
चरण 3: गर्मी / ठंड डूबना:
यह कदम कई कार्यों को जोड़ता है:
डायोड सम्मिलन: डायोड आवास में डाला जाता है।
विद्युत कनेक्शन: डायोड की लीड आवास के भीतर प्रवाहकीय तत्वों के साथ संपर्क करती है।
कटिंग: डायोड की लीड को अब काटने की आवश्यकता नहीं है।

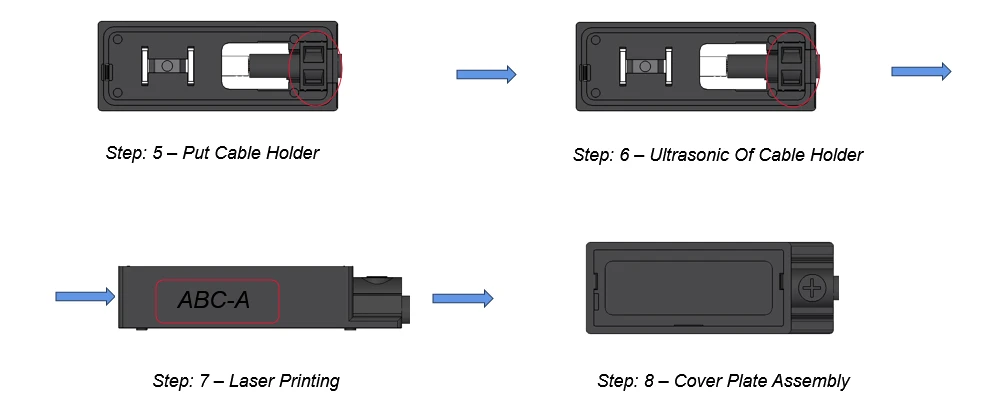

चरण 4: लेजर प्रिंटिंग:
आवास को लेजर प्रिंटिंग/उत्कीर्णन प्रणाली का उपयोग करके जानकारी (जैसे, "एबीसी-ए") की पहचान करने के साथ चिह्नित किया गया है।
चरण 5: कवर प्लेट विधानसभा:
कवर प्लेट आवास से जुड़ी होती है, आंतरिक घटकों को संलग्न करती है।

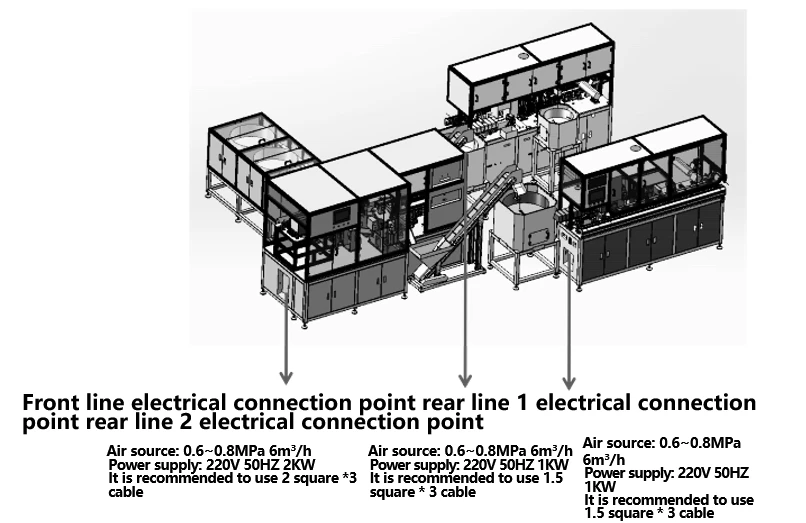

1। इस उपकरण के उत्पादन के लिए आवश्यक कच्चे माल हैं: केंद्रीय नकारात्मक बॉक्स बॉडी और इसी मॉड्यूल (ट्यूब), दबाव ब्लॉक, कनेक्टर्स के साथ केबल स्थापित।
2। कार्य प्राप्ति
। केंद्रीय नकारात्मक बॉक्स बॉडी का स्वचालित फीडिंग। मॉड्यूल का स्वचालित खिला। बॉक्स बॉडी के साथ मॉड्यूल की असेंबली और रिवेटिंग। इंटरमीडिएट बॉडी, कोडिंग का विद्युत प्रदर्शन परीक्षण। स्वचालित अनलोडिंग।
② (सकारात्मक और नकारात्मक बॉक्स बॉडी) मैनुअल केबल रिवेटिंग, ऑटोमैटिक केबल स्ट्रिपिंग, रिवेटिंग (प्रेशर सेंसर के साथ), टांका लगाने, सीसीडी विजुअल इंस्पेक्शन, ऑटोमैटिक प्रेशर ब्लॉक इंस्टॉलेशन, ऑटोमैटिक अल्ट्रासोनिक वेल्डिंग, ऑटोमैटिक इलेक्ट्रिकल परफॉर्मेंस टेस्टिंग, ऑटोमैटिक कोडिंग, ऑटोमैटिक अनलोडिंग।
3। उपकरण की आवश्यकताएं
① कच्चे माल के संपर्क में आने वाले सभी भागों को यह सुनिश्चित करने के लिए पॉलिश किया जाएगा कि कच्चे माल की सतह क्षतिग्रस्त, खरोंच या स्क्रैप नहीं है।
② रिवेट वायर संपीड़न अनुपात सुनिश्चित करें।
③ सीलिंग ब्लॉक के अल्ट्रासोनिक वेल्डिंग में 350 एन से कम नहीं का एक बंधन बल है
④ विद्युत माप और कोड डेटा एकीकरण। ⑤c/t: 4 सेकंड।

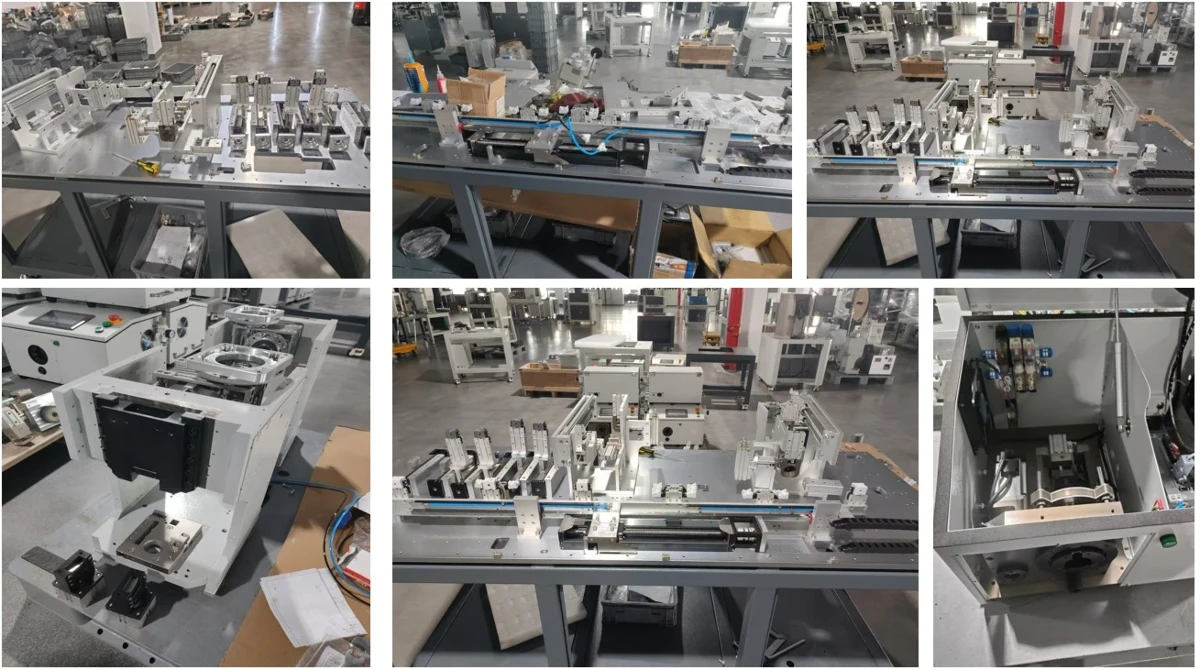

1। उत्पादन लाइन फोटोवोल्टिक केबलों के स्वचालित प्रसंस्करण के लिए उपयुक्त है। उत्पादन लाइन बाएं से दाएं बहती है और वायर स्ट्रिपिंग, टर्मिनल क्रिम्पिंग, सीसीडी डिटेक्शन, कनेक्टर थ्रेडिंग, नट ट्विस्टिंग, क्रिम्पिंग जंक्शन बॉक्स, सीसीडी डिटेक्शन को प्राप्त कर सकती है
2। लागू तार व्यास: 4 मिमी k
3। लाइन की लंबाई: 15 0 मिमी -600 मिमी, सहिष्णुता ± 0.002 * l +1 मिमी;
4। पील लंबाई सीमा: 1-9 मिमी;
5। उत्पादन ताल: 4 सेकंड से अधिक या बराबर;
6। मेजबान आकार: 1200 × 4000 × 2400 मिमी
7। मानव मशीन ऑपरेटिंग सिस्टम: टच योग्य स्क्रीन इंटरफ़ेस सरल और स्पष्ट है, मशीन के संचालन के त्वरित नियंत्रण के लिए अनुमति देता है। सभी मापदंडों को आसानी से सेट और संग्रहीत किया जा सकता है, और ऑपरेशन निर्देशों को छवियों के माध्यम से सहज और सरल तरीके से प्रदर्शित किया जाता है। यह एक 4- स्तर पासवर्ड संरक्षण फ़ंक्शन (ऑपरेटर, गुणवत्ता नियंत्रण, तकनीशियन और प्रबंधक में विभाजित अनुमतियों के साथ), एक गलती प्रकाश, और रखरखाव के लिए गलती कोड समन्वय के साथ आता है, आसान रखरखाव और लागत में कमी प्राप्त करता है;
8। अधिकांश वर्कस्टेशन उत्पाद स्थिरता सुनिश्चित करने के लिए एकीकरण के लिए परिपक्व उत्पादों का उपयोग करते हैं;
9। उत्पाद सटीकता सुनिश्चित करने के लिए सर्वो मोटर नियंत्रण प्रणाली को अपनाना;
10। कार्यक्रम 100 फ़ाइलों तक स्टोर कर सकता है और प्रोग्राम नंबर का चयन करके एक्सेस किया जा सकता है। डेटाबेस सर्वर उत्पादन डेटा एकत्र करता है और उत्पादन लाइन के लिए गुणवत्ता का आयोजन करता है, जिससे नेटवर्क के माध्यम से उत्पाद उत्पादन के दौरान डेटा को निकालने और प्रसंस्करण डेटा को ट्रेस करने के लिए ऊपरी सिस्टम (MES या ERP) के लिए सुविधाजनक बनाता है;
